Proteção para Máquinas

Nossos produtos atendem as seguintes normas

MACHINERY DIRECTIVE 2006/42/EC - EM-ISO 12100 – ISO 14120 – ISO 14119 – ISO 10218-2 – ISO 14121-1 – NR12 - NBR NM 13852 / 13758 - NBR NM ISO 13854 - NBR 14154 - NBR NM 273 - NBR NM 272

Grades

Nossas grades possuem altura padrão Troax de 2200mm, entretanto podemos aumentar ou diminuir o tamanho delas de acordo com sua necessidade. Além disso, elas possuem um espaçamento do chão até o início da grade de 150mm, o qual facilita a passagem de fios e limpeza.

Elas são fornecidas nos comprimentos: 200mm, 300mm, 500mm, 700mm, 800mm, 1000mm, 1200mm, 1500mm, a malha é de 20mmx100mm, o fio de 3mm e a moldura de 19x19mm ou 20x30mm. A pintura pode ser realizada na cor que preferir.

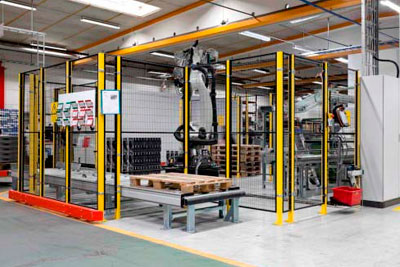

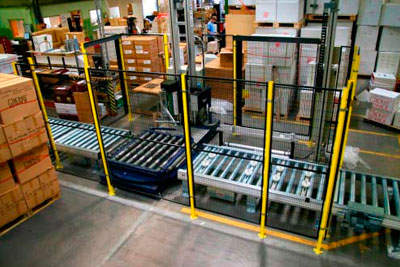

Grade de Proteção para Máquinas Troax

Cerca de 60% dos problemas com adequação a NR12 podem ser resolvidos com grade de proteção para máquinas, somente a TROAX tem as melhores soluções para este seguimento no mundo.

Os produtos TROAX é são materiais modulares, flexíveis e de fácil instalação possibilitando a economia de tempo e dinheiro para sua empresa garantindo a adequação para as principais normas europeias e a NR12.

O material da grade TROAX é importado em sua cor padrão, RAL 7037 - Cinza, porém contamos com uma equipe especializada em pintura eletrostática que poderá pintar o material em qualquer cor disponível, nossos prazos de pintura são bastante reduzidos e com enorme qualidade.

Além de todas as facilidades já descritas a grade de proteção para máquinas TROAX ainda pode ser complementada com nossas Safe Lock (sistema de intertravamento para portas) que são versáteis e atendem todas as normas mencionadas anteriormente, podendo ser utilizada com diversas chaves eletromecânicas e sensores codificados das melhores marcas do mercado.

Customização dos painéis e acabamento

Pode-se optar por alterar a altura ou a largura dos painéis, ajustando-se a diversos espaços.

Os fios são soldados nos pontos de intersecção e ao quadro de tubo formando uma malha resistente. Também possuem uma tubulação perfilada para tornar a solda mais forte e a tela mais plana.

Sistemas de Fixação

Os sistemas de fixação Troax, são fáceis e simples e podem ser utilizados com todas nossas soluções: gradil, chapa de aço e policarbonato.

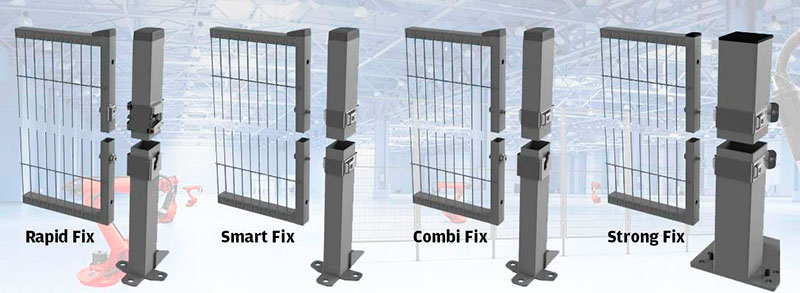

Os sistemas de fixação são: Smart Fix, Rapid Fix, Strong Fix e Combi Fix.

Smart Fix

O sistema de fixação Smart Fix é o mais utilizado por nossos clientes por ser o mais versátil.

As abraçadeiras são fixadas aos postes e podem ser movidas para cima ou para baixo, facilmente, ajustando-se a qualquer desnível que possa existir no piso.

Desenvolvido para aguentar impactos de até 1600J.

Rapid Fix

O sistema de fixação Rapid Fix possui a funcionalidade similar ao Smart Fix, entretanto, para ele foi desenvolvido um sistema de engate rápido facilitando a retirada dos painéis.

A abraçadeira inferior possui um suporte para seu encaixe e a abraçadeira superior possui um mecanismo de travamento exclusivo.

O sistema pode desmontado e remontado facilmente. Desenvolvido para aguentar um impacto de 1000J.

Strong Fix

O sistema de fixação Strong Fix foi desenvolvido para quando o risco de impacto é mais alto.

Para instalação desse sistema de fixação são utilizados postes de 80x80, abraçadeiras e painéis mais robustos que aguentam um impacto de até 2000joules.

Combi Fix

O sistema de fixação Combi Fix é a junção do sistema Smart Fix com o Rapid Fix.

Portas

Todas nossas portas são feitas com o próprio painel de gradil, chapa ou policarbonato, facilitando sua instalação em qualquer um de nossos sistemas de fixação.

Temos soluções para portas: articuladas, duplas articuladas, deslizantes, telescópicas deslizantes e lineares deslizantes.

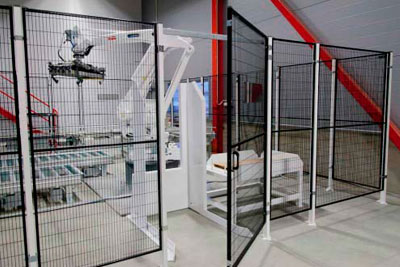

Portas Articuladas

As portas articuladas podem ser feitas com os painéis de gradil, chapa ou policarbonato em diversos comprimentos e alturas.

Além disso, pode-se optar por diversas fechaduras como: magnética, de cilindro e até travas de segurança Safe Lock.

Portas Deslizantes

As portas deslizantes podem ter trilhos duplos ou simples, onde os rodízios deixam os painéis posicionados dentro do trilho de alumínio.

Podem ser feitas de com painéis de gradil, chapa ou policarbonato e podem ser suplementadas com as mesmas fechaduras já mencionadas.

Portas deslizantes em trilho duplo podem ser abertas em ambas as direções.

Portas telescópicas deslizantes

As portas telescópicas são fixadas a um trilho telescópico situado no topo e na parte de baixo do painel que garante maior estabilidade às folhas.

Podem ser feitas com gradil ou policarbonato, pode possuir uma abertura máxima de 3000mm e as melhores opções de fechaduras são as de cilindro ou travas de segurança.

Portas lineares deslizantes

As portas lineares deslizantes são feitas sobre rolamentos em cima e em baixo das folhas das portas criando uma abertura livre tanto à parte superior quanto à lateral, podem ter uma abertura máxima de 4000mm.

Podem ser feitas apenas em painéis de gradil e as fechaduras podem ser: cilindro ou travas de segurança.

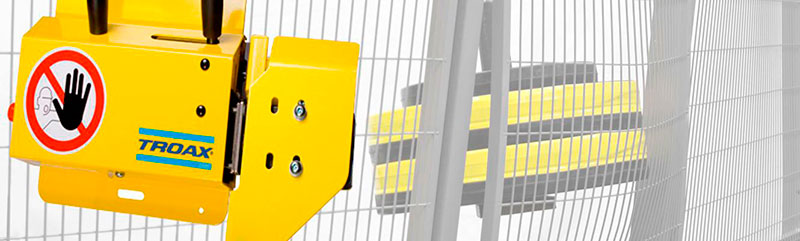

Travas de segurança

Nossas travas de segurança Safe Lock foram desenvolvidas para proteger seus colaboradores e manter a produção ativa.

Possuímos quatro tipos de travas que são usadas de acordo com a categoria de risco da célula. Elas também possuem uma alavanca de emergência que impede que algum funcionário fique preso dentro da célula caso a porta seja trancada.

As chaves elétricas são as responsáveis por determinar qual a forma de bloqueio de segurança a trava terá. A Safe Lock também conta com um mecanismo de colocação de cadeados para implementação do LOTO (Lockout / Tagout).

Temos quatro tipos de travas de segurança:

• Safe Lock Pld: Possibilita o desligamento da máquina no momento de abertura da porta.
• Safe Lock Pld-GL: Funciona da mesma forma que a Pld, entretanto, essa chave possui uma solenoide que possibilita o travamento da porta de forma que só poderá ser aberta quando a máquina estiver totalmente parada.
• Safe Lock Ple: A funcionalidade dessa trava é similar à Pld, porém o sistema é redundante em caso de falhas.
• Safe Lock Ple-GL: Da mesma forma que a Pld-GL, essa chave possui um solenoide que possibilita o travamento da porta de forma que só poderá ser aberta quando a máquina estiver totalmente parada. Também conta com sensor codificado que gera redundância ao sistema.
